Patek Philippe: une innovation phare dans les montres à sonneries

Les ingénieurs de Patek Philippe «Advanced Research» ont ouvert de nouveaux horizons pour les montres à sonneries en développant un système inédit d’amplification du son entièrement mécanique. Composé d’un levier à pivotement flexible et d’une plaque vibrante en saphir transparent, ce module fortissimo «ff» permet d’obtenir un volume sonore nettement supérieur à celui d’une répétition minutes traditionnelle – indépendamment du matériau du boîtier et avec une grande qualité acoustique. Cette avancée technique couronnée par quatre brevets est présentée dans la répétition minutes référence 5750 Patek Philippe «Advanced Research» – une édition limitée à 15 exemplaires avec boîtier en platine et cadran au décor original.

C

réé en 2005, et rattaché aujourd’hui à la division Recherche et Développement, le bureau Patek Philippe «Advanced Research» a pour mission de mener de la recherche de pointe dans les domaines des nouveaux matériaux, technologies et principes de conception permettant d’ouvrir des perspectives inédites en horlogerie.

Pour ce faire, la manufacture a développé des compétences hors pair en rassemblant à l’interne les meilleurs spécialistes et en se dotant des équipements les plus modernes, notamment au niveau des outils de simulation numérique. Les ingénieurs de Patek Philippe «Advanced Research» collaborent également avec des laboratoires de recherche indépendants, comme le Centre suisse d’électronique et de microtechnique de Neuchâtel (CSEM), ainsi qu’avec l’Ecole polytechnique fédérale de Lausanne (EPFL).

Depuis 2005, Patek Philippe «Advanced Research» a d’abord fait œuvre de pionnier dans la technologie novatrice du Silinvar®, un dérivé du silicium présentant des caractéristiques révolutionnaires en horlogerie (insensibilité aux variations de température, légèreté, absence de lubrification, amagnétisme, etc.). La manufacture a ainsi présenté la première roue d’échappement en Silinvar® (2005), suivie par le spiral Spiromax® (2006), l’échappement Pulsomax® (2008), l’organe régulateur Oscillomax® (2011) et une version optimisée du spiral Spiromax® (2017).

Patek Philippe: une innovation phare dans les montres à sonneries

Chacune de ces avancées a été marquée par le lancement d’une édition limitée dotée en primeur du ou des nouveaux composants. Le spiral Spiromax® en Silinvar® a également été introduit dans une grande partie des mouvements équipant la collection courante Patek Philippe.

En 2017, Patek Philippe «Advanced Research» a exploré une tout autre voie en dévoilant un système de guidage flexible fabriqué en acier horloger usuel et utilisé pour la commande du second fuseau horaire sur les montres à double fuseau. Un progrès dévoilé dans la même série limitée que le spiral Spiromax® optimisé.

Un système d’amplification du son avec plaque vibrante en saphir

Aujourd’hui, le bureau Patek Philippe «Advanced Research» présente une nouvelle avancée majeure dans un domaine constituant l’un des fiefs de la manufacture: les montres à sonneries, et plus précisément les répétitions minutes – des Grandes Complications dont Patek Philippe offre la plus vaste gamme en collection courante.

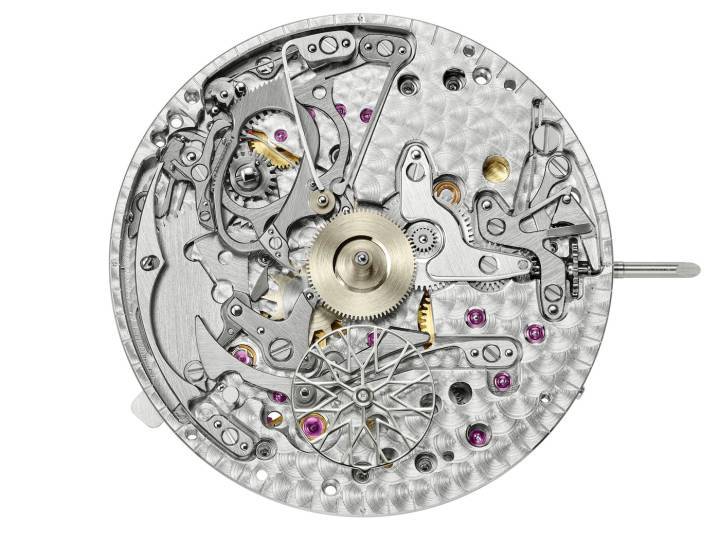

Partant du fameux calibre automatique R 27, le mouvement avec lequel Patek Philippe a signé le grand retour des répétitions minutes en 1989, les ingénieurs et constructeurs de Patek Philippe «Advanced Research» ont cherché un moyen d’amplifier le volume de la sonnerie de manière purement mécanique – en conservant une excellente qualité acoustique et les plus petites dimensions possible.

Patek Philippe: une innovation phare dans les montres à sonneries

Patek Philippe: une innovation phare dans les montres à sonneries

Après de multiples explorations techniques, ils ont choisi de garder la construction du mouvement de base et de lui ajouter côté ponts (c’est-à-dire côté poignet) un module jouant le rôle de «haut-parleur mécanique». Mais à la différence des haut-parleurs usuels, l’amplification n’est pas assurée par une membrane souple rattachée au support sur toute sa périphérie, comme une peau de tambour. Dans le système ayant fait l’objet de trois demandes de brevets, Patek Philippe a remplacé cette membrane par une plaque vibrante en saphir synthétique de 0,2 mm d’épaisseur.

Grâce à ses déplacements angulaires, ce disque rigide et libre assure une propagation du son nettement meilleure dans le volume restreint d’un boîtier de montre- bracelet. La transparence du saphir permet également de conserver, côté fond, une vue parfaite sur le mouvement. Ce système miniaturisé a entraîné de grands défis au niveau de la conception et de la fabrication.

Patek Philippe: une innovation phare dans les montres à sonneries

Un levier avec pivotement flexible

Pour faire le lien entre les timbres de la répétition minutes et la plaque vibrante, les ingénieurs ont conçu un système de levier en acier sur lequel la plaque en saphir est fixée en son centre. Ce levier, dont la forme évoque un diapason, est monté sur une «suspension» consistant en un pivotement flexible de 0,08 mm d’épaisseur.

Lorsque les marteaux frappent les timbres, les vibrations de ces derniers sont transmises au levier, lequel les transmet en les amplifiant à la plaque vibrante rigide qui va encore les amplifier. Les déplacements angulaires de la plaque font alors vibrer les couches d’air situées en dessus et en dessous du saphir – ce qui a pour effet de produire un son nettement plus fort.

Patek Philippe: une innovation phare dans les montres à sonneries

Un nouveau mode de diffusion du son

L’ajout du module d’amplification fortissimo «ff» a été accompagné par le développement d’un tout nouveau système de diffusion du son. Dans une répétition minutes classique, les coups frappés par les marteaux sur les timbres font entrer en vibration l’ensemble de la montre. Le son est diffusé de tous côtés par le boîtier, le fond et le verre saphir.

Le matériau du boîtier a de ce fait un impact important – l’or rose étant considéré comme le métal précieux assurant la meilleure diffusion du son, alors que le platine, du fait de sa densité élevée, pose de plus grands défis acoustiques. Dans la répétition minutes avec module fortissimo, un cercle en matière composite high-tech permet d’isoler le système d’amplification du reste du mouvement.

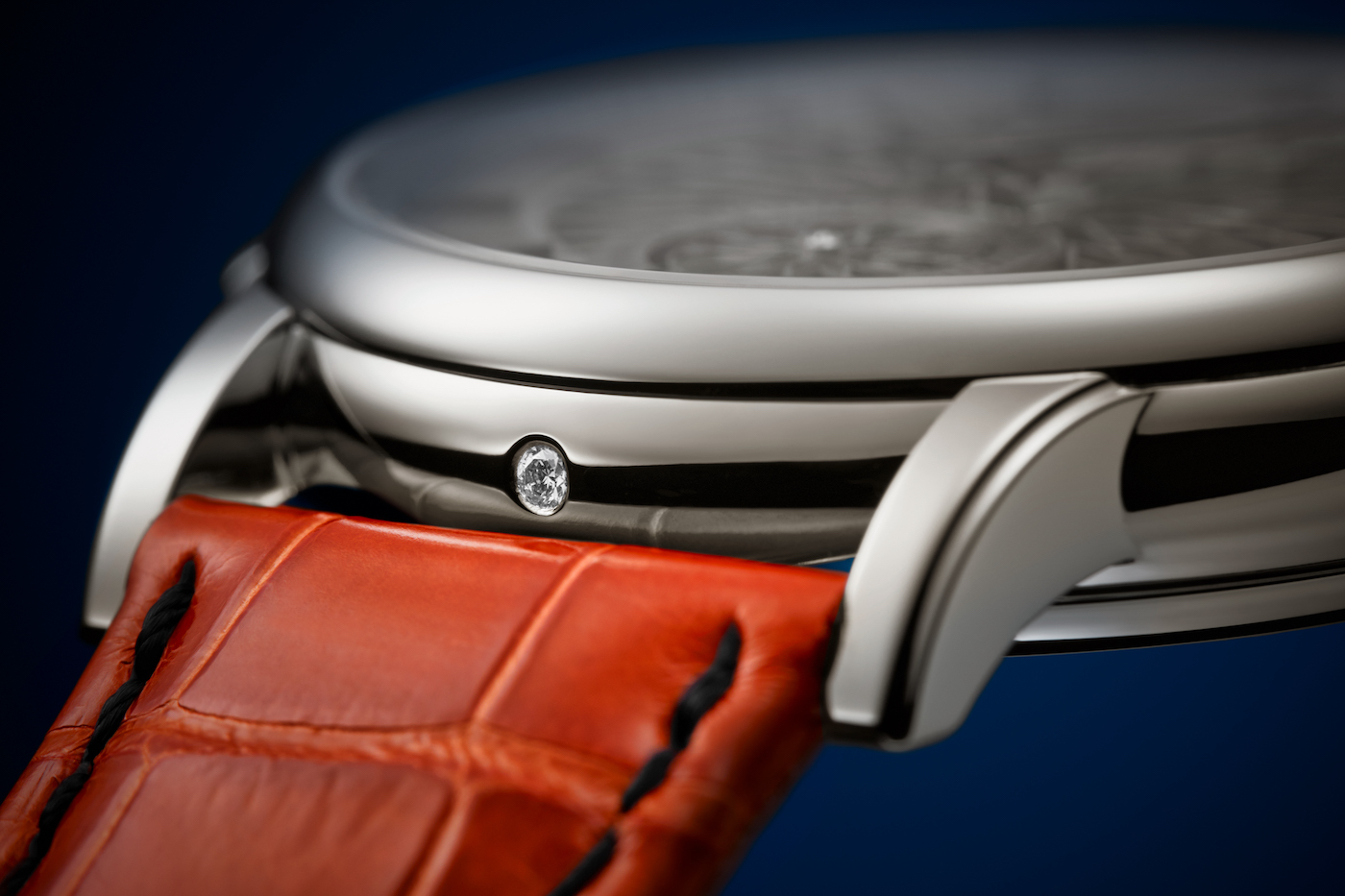

Le son est ainsi transmis au levier, puis à la plaque vibrante, et se diffuse uniquement par quatre ouvertures percées dans une bague en titane, situées à 12h, 3h, 6h et 9h. L’onde sonore se diffuse ensuite par une fente entre le fond et la carrure, munie d’un filtre antipoussière qui protège le mouvement sans altérer le son. Le matériau utilisé pour le boîtier n’a dès lors plus aucun impact sur les modalités de diffusion du son et ce dernier est identique, qu’il s’agisse d’une montre en or rose, jaune ou gris ou en platine.

Patek Philippe: une innovation phare dans les montres à sonneries

Un son nettement plus fort en toute harmonie

Le module fortissimo fixé dans le fond du boîtier permet d’entendre le son de la sonnerie à une distance six fois supérieure. Une répétition minutes classique écoutée au poignet à 10 mètres et une répétition minutes amplifiée écoutée à 60 mètres auront donc le même niveau sonore. Mais la manufacture a également mis en œuvre son riche savoir-faire dans le domaine des montres à sonneries pour offrir une sonorité à la fois puissante et agréable à l’oreille, ce qui exige une grande dextérité et une parfaite oreille musicale.

Bien que légèrement différent de celui des autres répétitions minutes, le son amplifié par le module fortissimo présente le même degré d’harmonie et la même plénitude acoustique ayant fait la renommée des montres à sonneries Patek Philippe, avec une bonne longueur de son par rapport à l’«attaque» (dureté). De plus, la durée maximale de la sonnerie (32 coups à 12 h 59), qui est généralement de 17-18 secondes, a été portée à 20-21 secondes afin de laisser les timbres résonner un peu plus longtemps.

Patek Philippe: une innovation phare dans les montres à sonneries

Des composants en platine

Hormis l’ajout du module additionnel fortissimo, le calibre R 27 PS a bénéficié de plusieurs aménagements techniques au niveau des matériaux et de la construction. Les marteaux de la répétition minutes en acier ont été remplacés par des marteaux en platine – une solution brevetée offrant dans ce cas précis une meilleure qualité de frappe selon les critères Patek Philippe, avec un son plus doux, mais conservant toute sa puissance.

Le mini-rotor excentré en or 22 ct a laissé la place à un mini-rotor en platine – un métal plus dense permettant de réduire l’épaisseur de la masse oscillante, pour un même pouvoir remontant, et de compenser ainsi en partie l’épaisseur supplémentaire liée à l’ajout du module fortissimo.

Patek Philippe: une innovation phare dans les montres à sonneries

Une série limitée à 15 exemplaires

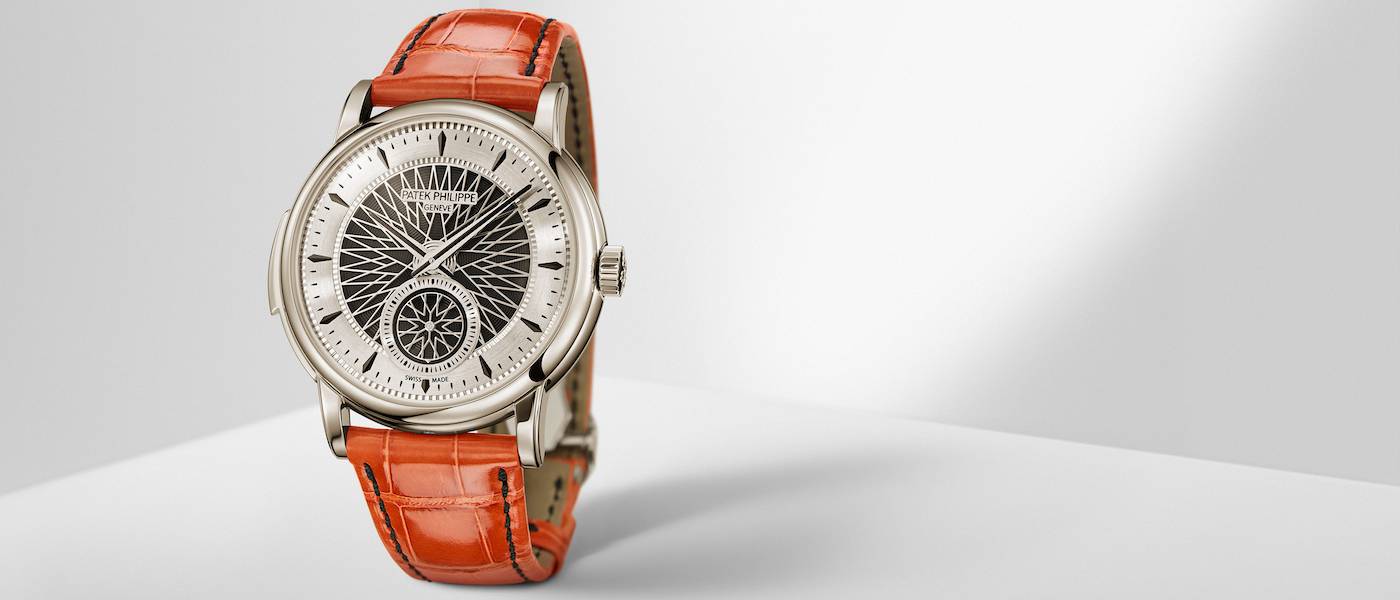

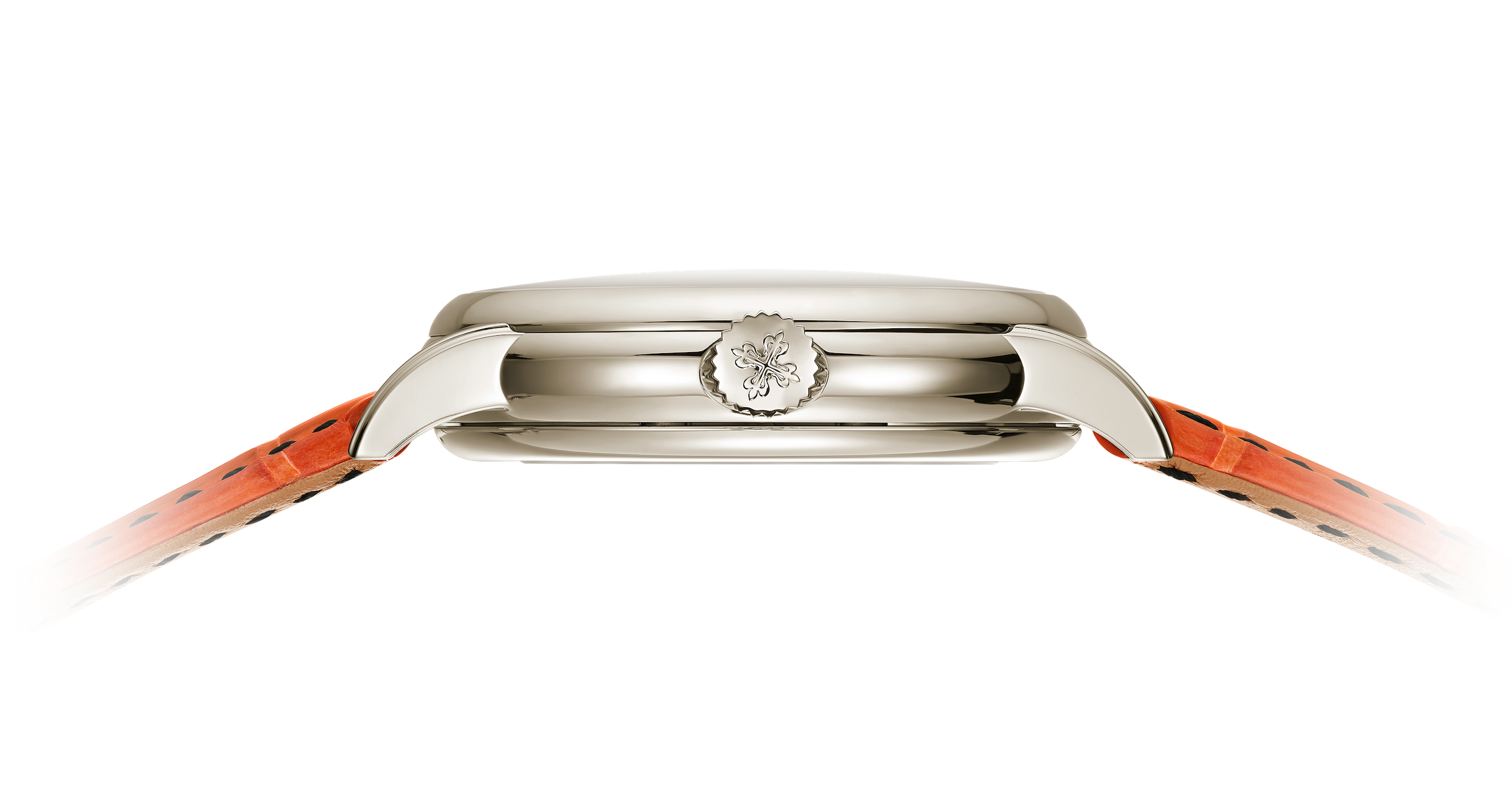

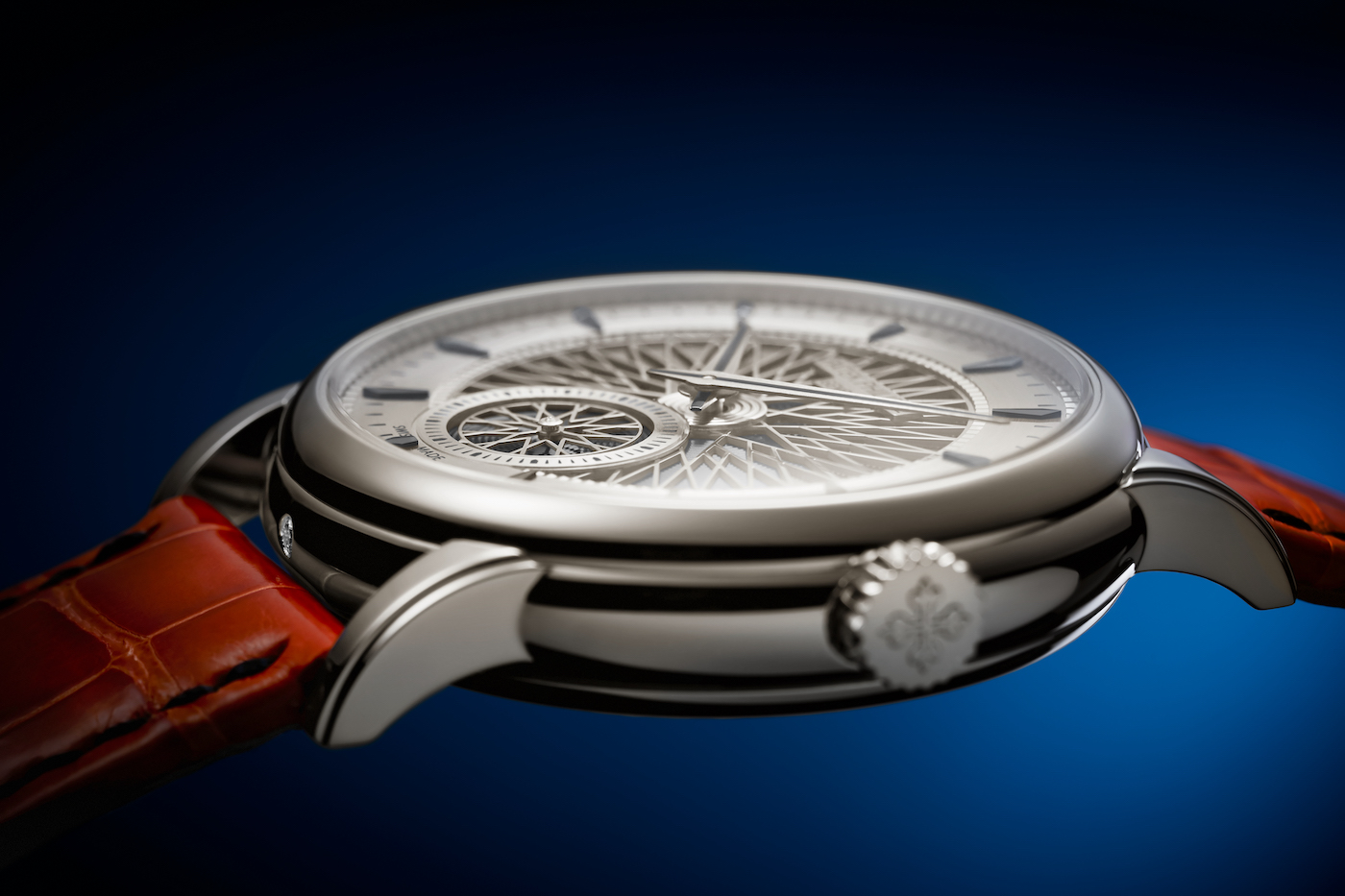

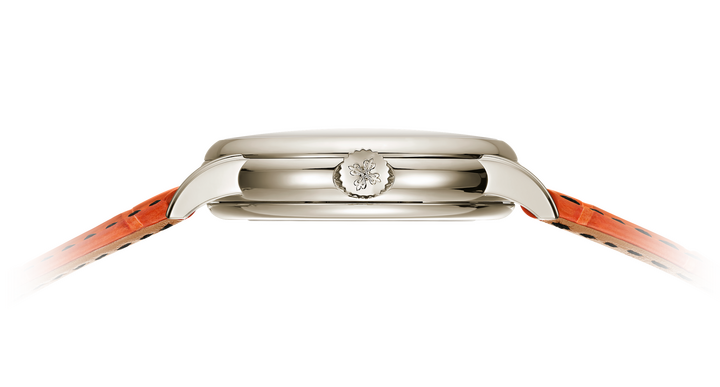

Pour dévoiler ce système d’amplification et de diffusion du son inédit, Patek Philippe lance – comme dans le cas des précédentes innovations «Advanced Research» – une montre en série limitée. Cette répétition minutes référence 5750P Patek Philippe «Advanced Research» possède un boîtier au design épuré, avec lunette bombée, inspiré de celui de la répétition minutes à timbres «cathédrale» référence 5178, mais légèrement plus épais (11,1 mm, soit un accroissement de 0,57 mm), pour un diamètre inchangé de 40 mm. Pour faire la démonstration de l’efficacité du système fortissimo, la manufacture a choisi le métal le plus difficile qui soit du point de vue acoustique – le platine.

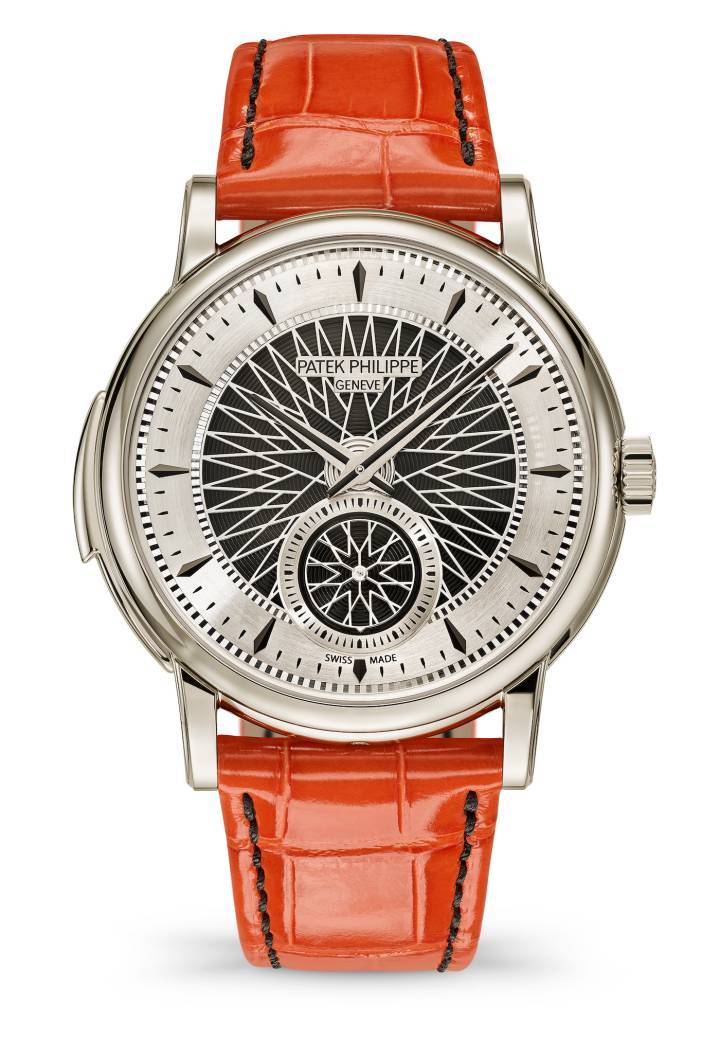

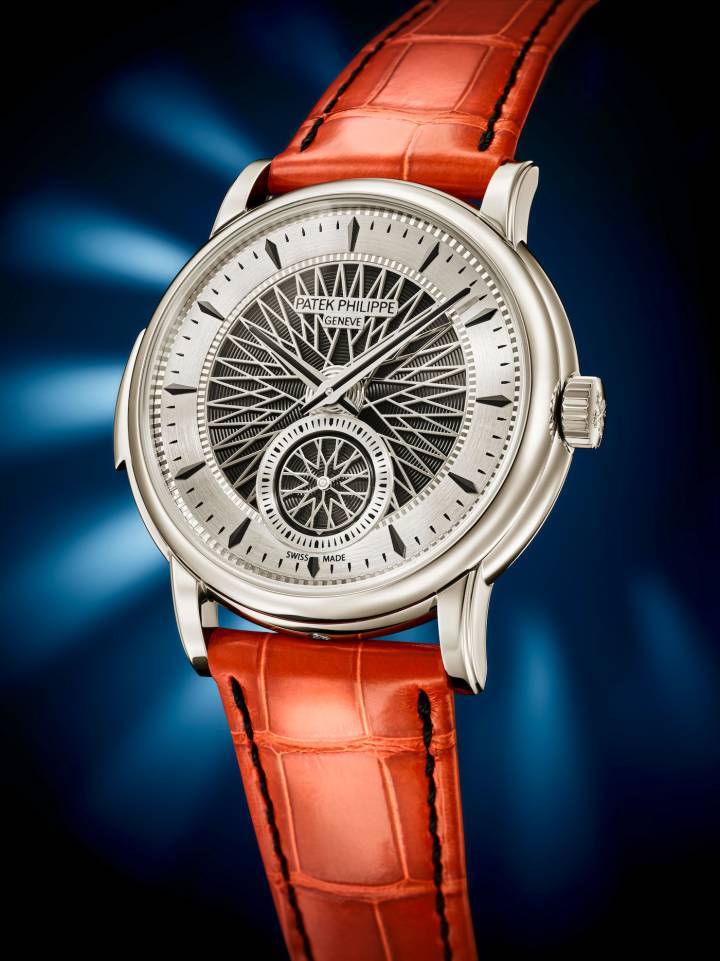

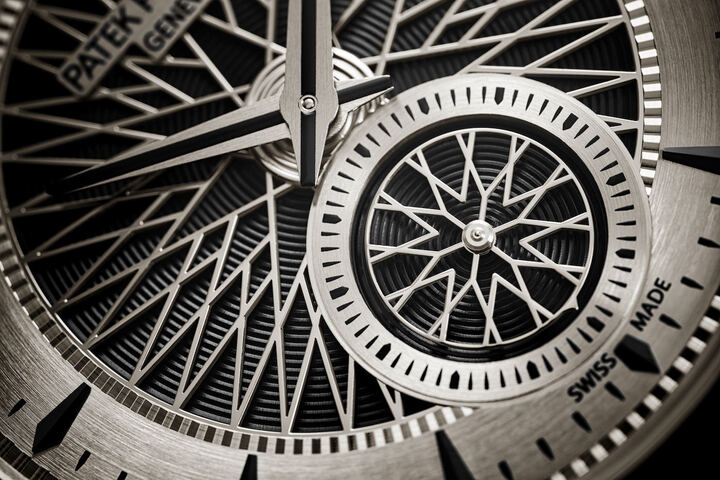

Le cadran de construction raffinée en cinq pièces se distingue par son motif central ajouré inspiré des jantes de voitures anciennes – un décor se détachant sur un fond noir «azuré», c’est-à-dire orné de fines lignes en spirale. La petite seconde à 6h est affichée par un disque tournant arborant le même motif ajouré sur fond noir azuré et un index jouant le rôle d’aiguille – un élément mobile amenant une touche très originale et dynamique. Le temps est rythmé par des aiguilles de type «dauphine plate» en or gris pointant des index appliques de type «cerf-volant» en or gris noirci.

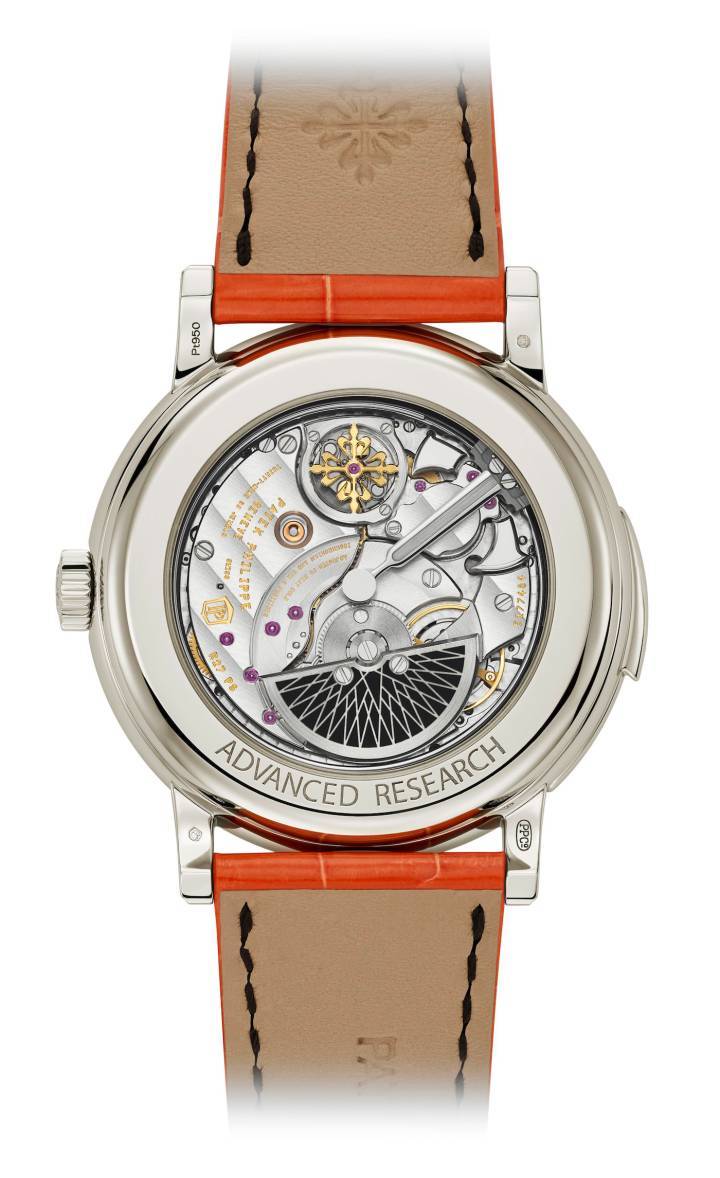

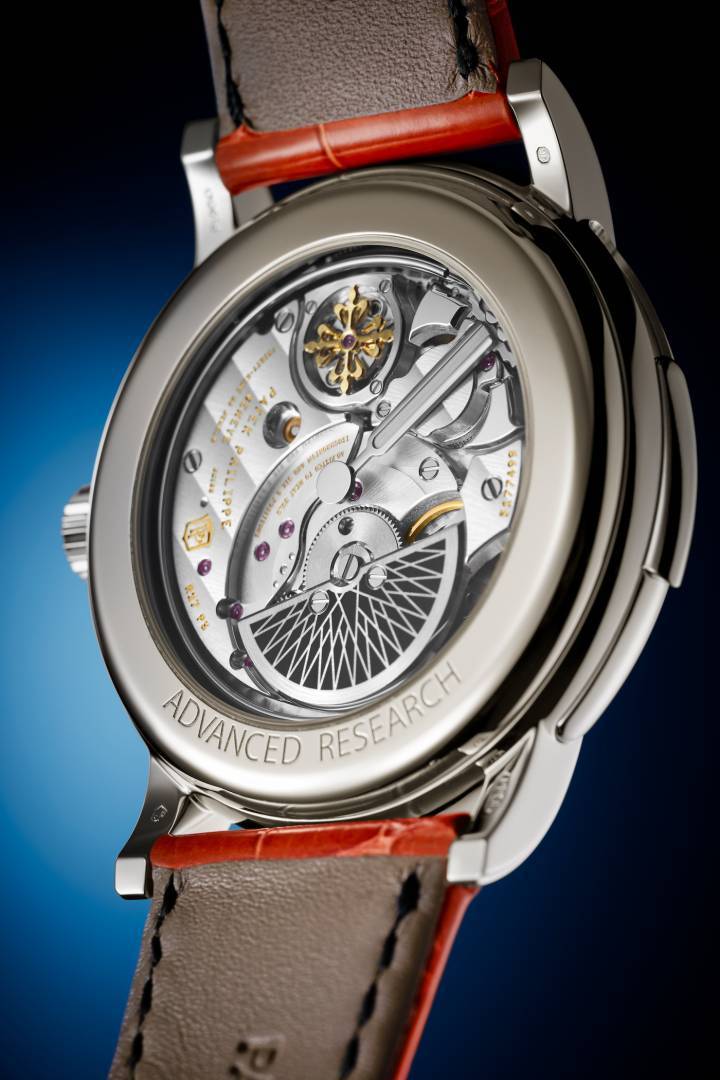

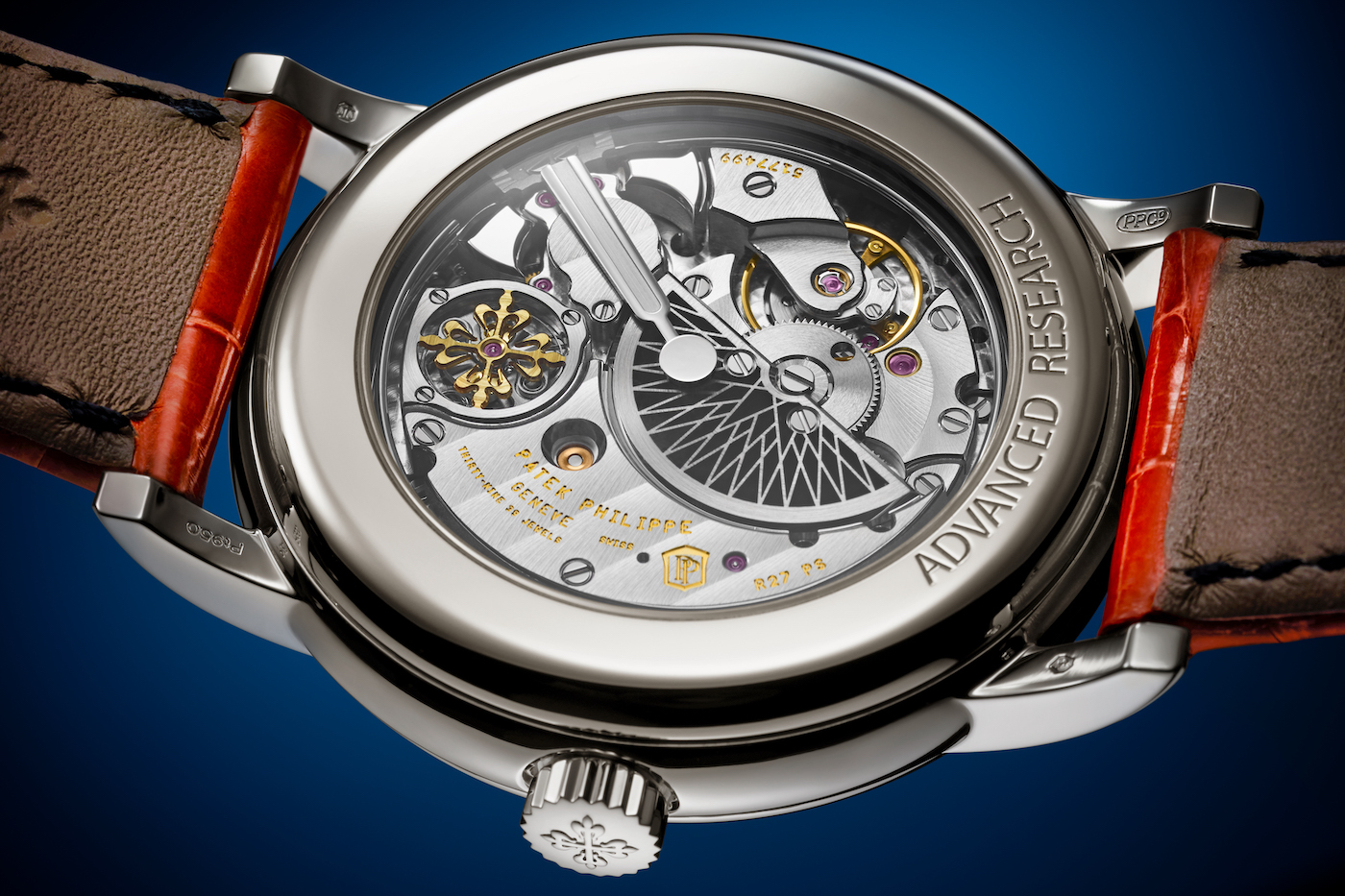

Le fond en verre saphir permet d’admirer les marteaux et les timbres classiques de la répétition minutes ainsi que le levier en forme de diapason sur lequel est fixée la plaque vibrante transparente du système d’amplification fortissimo. Une croix de Calatrava ajourée coiffe le système de volant inertiel assurant une cadence parfaitement régulière de la sonnerie.

Patek Philippe: une innovation phare dans les montres à sonneries

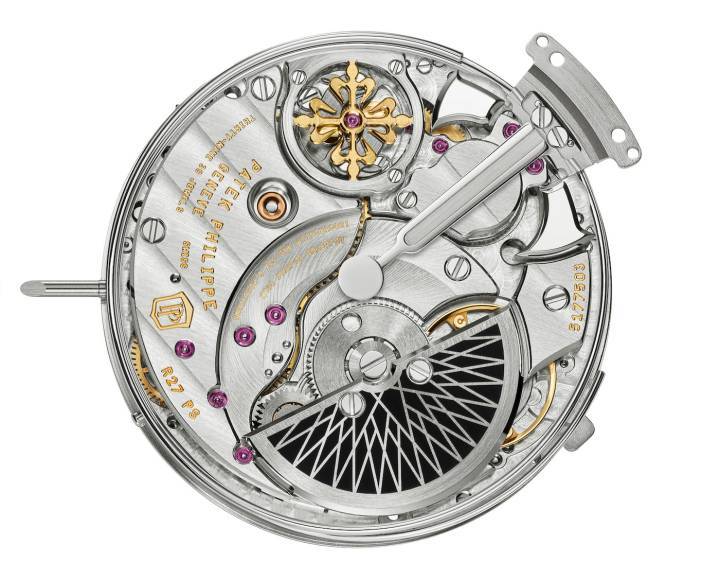

Le grand spectacle du mouvement met aussi à l’honneur le balancier Gyromax®, le spiral Spiromax® en Silinvar® lancé par Patek Philippe «Advanced Research» en 2006 et un grand pont orné de Côtes de Genève et d’arêtes soigneusement anglées et polies. Le mini-rotor en platine arbore un décor rayonnant faisant écho au cadran – obtenu grâce à une technique de texturation de surface au laser piégeant la lumière, ce qui a pour effet de faire apparaître certaines parties en noir. Cette série limitée se porte sur un bracelet en alligator de couleur orange brillant avec coutures contrastées noires et boucle déployante en platine.

Avec son système inédit d’amplification et de diffusion du son fortissimo «ff», Patek Philippe «Advanced Research» présente une innovation qui séduira tous les passionnés de répétitions minutes et d’exploits techniques – et ouvre de nouveaux horizons pour les montres à sonneries.

Patek Philippe: une innovation phare dans les montres à sonneries

Brevets

  • Haut-parleur à plaque libre: PCT/EP2021/066501 - PIÈCE D’HORLOGERIE COMPRENANT UN DISPOSITIF AMPLIFICATEUR DE VIBRATIONS
  • Mécanisme d’amplification du son: EP3812844 A1 PIÈCE D’HORLOGERIE COMPRENANT UN DISPOSITIF AMPLIFICATEUR DE VIBRATIONS
  • Marteaux en platine: CH00153/21 MÉCANISME DE SONNERIE COMPRENANT UN MARTEAU DE SONNERIE ET UN TIMBRE DE SONNERIE, LEDIT MARTEAU DE SONNERIE ET LEDIT TIMBRE DE SONNERIE
  • Timbres hélicoïdaux à encastrement coplanaire assurant un même niveau d’amplification pour les heures et les minutes: EP21203307.0 ENSEMBLE TALON-TIMBRES POUR UN MÉCANISME DE SONNERIE D’UNE PIÈCE D’HORLOGERIE
